K výběru vhodného lis SMC tonáže, je nutné nejprve objasnit lisovací tlak produkty SMC a poté na základě toho vyberte vhodnou tonáž lisu SMC podle specifikací použití hydraulických lisů.
1. Jaký je lisovací tlak výrobků SMC?
Tvarovací tlak SMC (směs pro formování plechů) produktů je v podstatě tlak potřebný k umístění SMC forma do Hydraulický lis SMC udržujte formu uzavřenou a zahřívejte, tečte, naplňte a zhutněte SMC list v dutině formy, čímž se nakonec vytvoří produkt.
2. Jak rychle vypočítat tvářecí tlak výrobků SMC?
Vzorec pro rychlý výpočet pro tvarovací tlak produktu SMC:
F = P × S
Poznámka:
① F: Tlak potřebný pro lisování produktu SMC (tuna)
② P: Lisovací tlak na jednotku plochy produktu SMC (tuna)
V důsledku různých poměrů materiálů se lisovací tlak různých produktů SMC liší, obvykle se pohybuje od 600 do 1200 tun na metr čtvereční. Obecně lze říci, že čím větší tlak, tím lepší je kvalita povrchu konečného výrobku.
③ S: Projekční plocha produktů SMC (m ²)
Projektovaná plocha konečného produktu, včetně obsazení jádra a projekce kanálu/kanálu a odečtení plochy otevřeného otvoru bez materiálu v produktu. Vzhledem k nutnosti zohlednit vhodný bezpečnostní faktor při výběru tonáže lisu SMC lze při rychlém výpočtu projektované plochy výrobku ignorovat plochu otvoru, s výjimkou velkoplošných otvorů.

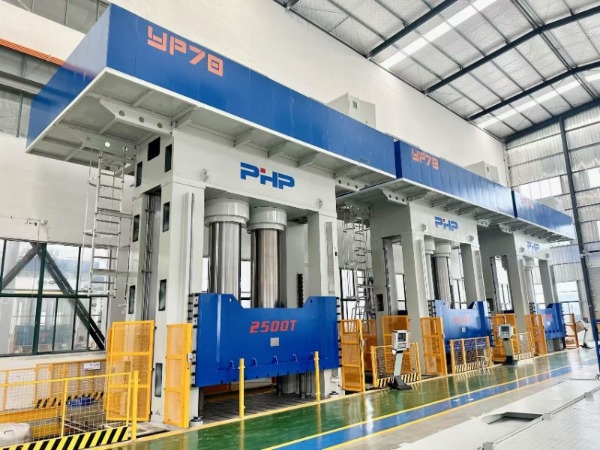

3. Volba tonáže lisu SMC
Výpočtem tlaku produktu lze odvodit správnou tonáž hydraulického lisu na základě specifikací jeho použití.
Hydraulický lis může typicky udržovat stabilní tlakový rozsah 20 % až 80 % své plné tonáže pro dlouhodobé použití. Proto by při výpočtu tvářecího tlaku produktu měla být při výběru hydraulického lisu povolena rezerva asi 20 % a měly by být co nejvíce zvoleny průmyslové standardní parametry. Například, když je vypočtený tvarovací tlak 800 tun, je vhodnější hydraulický lis 1000 tun.
4. Dokončete kroky výpočtu
① Změřte nebo nakreslete promítnutou plochu S (m²) dílu ve směru otvoru formy. Upozornění: Pokud má součástka více dělicích ploch nebo více dutinových forem, měla by být vypočtena na základě celkové projektované plochy (součet každé dutiny).
② Výběr nebo odhad tvářecího tlaku p (tuna nebo Pa nebo MPa): Obecně jej lze získat od dodavatelů materiálů, procesních příruček nebo podobných zkušeností s obrobky. Lisovací tlak SMC je značně ovlivněn složením, teplotou předehřívání, tloušťkou, obsahem vláken a charakteristikami toku.
③ Nahraďte vzorec, abyste získali tvarovací tlak (v tunách nebo N).
④ Přidejte bezpečnostní faktor (obvykle v rozmezí od 1,1 do 1,3, v závislosti na nejistotě a struktuře formy), abyste získali výslednou návrhovou sílu.
⑤ Vydělte výslednou sílu číslem 9806,65, abyste získali požadovanou tonáž kompresoru (t).

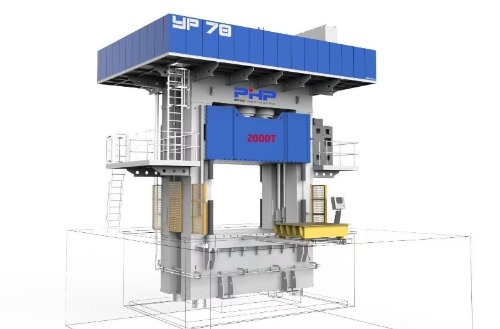

⑥ Při výběru lisovacího stroje je také nutné vzít v úvahu maximální výšku otevření formy, zdvih, požadavky na ohřev/chlazení, dobu výdrže a odezvu olejového okruhu.
5. Bezpečnostní opatření
① Definice projekční plochy : při použití maximální plochy průmětu dílu na dělicí ploše (včetně plochy průtokového kanálu a plochy, která vytvoří okraje pro ošlehání), by měla být plocha prázdného místa odečtena pro duté nebo velké otevírací díly. Ale při rychlém výpočtu může být plocha otevření ignorována.
② Volba lisovacího tlaku : čím větší, tím lepší; Nadměrná výška může způsobit poškození formy, nadměrné blikání, povrchové vady nebo nadměrný tok materiálu. Mělo by být založeno na schopnosti vyplnit a dosáhnout cílové tloušťky/hustoty.
③ Vliv materiálů a teploty na tlak : Viskozita a pevnost v tahu materiálů se velmi liší při různých teplotách a teplota předehřívání, teplota formy a obsah vláken/plniva mohou významně změnit požadovaný tlak.
④ Bezpečnostní rezerva : Při skutečném výběru se často přidává marže 10 % až 30 %, aby se pokryly faktory, jako jsou fluktuace procesu a tření formy.
⑤ Převod jednotek : Smíšené jednotky jako psi, bar, kgf/cm ², tuna atd. se běžně používají na strojírenských stavbách. Při výpočtu je nutné je převést na stejný systém, aby nedošlo k chybám.
6. Běžný rozsah tvářecích tlaků v průmyslu (pro referenci)
| Průmysl | Díly | Referenční tonáž |
| Elektrotechnický průmysl | Skříň transformátoru, elektrická skříň atd | 600-700 tun |
| Městská výstavba | Kryt průlezu, panel vodní nádrže, odpadkový koš, mřížkový panel atd | 600-700 tun |
| Železniční tranzit | Komponenty nákladních vozidel, kolejové dveře a okna atd | 800-1000 tun |
| Nové energetické vozidlo | Pouzdro na baterie, zásobník energie atd | 800-1000 tun |
| Osobní vůz | Špičkové automobilové komponenty | 1000-1200 tun |
7. Příklad výpočtu
Předpoklad: Projektovaná plocha dílu je 5000 cm² a průměrný tvářecí tlak stanovený procesem je 5 MPa. (Poznámka: Toto je vzorová hodnota, skutečný materiál a proces budou určeny). pak:
P=5*10 6 Pa
S=5000/10000=0,5m 2
F=P*S=5*10 6 *0,5=2,5*10 6 N
F = 2,5 x 10 6 N/9806,65 ≈255吨

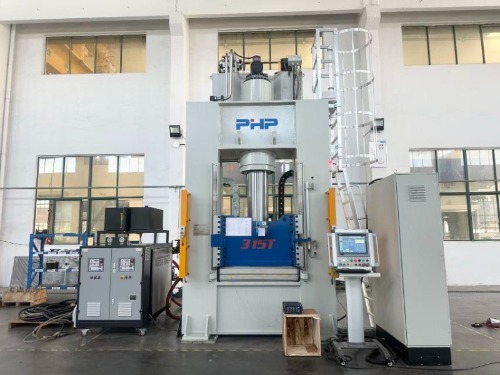

Protože:
255/315≈81 %
255/400≈64 %
Proto při výběru lisu SMC je nejvhodnější lis 400 tun.
