Formovací lis RTM zvyšuje efektivitu výroby

Odemknutí vyšší produktivity s pokročilou tiskovou technologií RTM

Snaha o dokonalost výroby vyžaduje neustálou inovaci procesní technologie a lis Resin Transfer Molding (RTM) je na této cestě stěžejním zařízením. Posun za tradiční metody otevřeného formování nebo pomalejší techniky výroby kompozitů, moderní RTM lisovací lis nabízí přístup s uzavřeným systémem, který výrazně zvyšuje rychlost výroby, zlepšuje kvalitu dílů a snižuje plýtvání materiálem a dopad na životní prostředí. Tento článek se ponoří hluboko do hlavních výhod integrace lisu RTM do vašeho výrobního pracovního postupu a poskytuje podrobnou analýzu jeho provozních principů, klíčových výhod a kritických faktorů, které je třeba zvážit pro úspěšnou implementaci. Prozkoumáme, jak tato technologie nejen zvyšuje efektivitu, ale také otevírá nové možnosti pro vytváření vysoce výkonných, komplexních kompozitních dílů, jejichž výroba byla dříve náročná nebo nákladná. Díky pochopení všech možností procesu RTM mohou výrobci činit informovaná rozhodnutí, aby zefektivnili své operace, snížili své celkové náklady na součást a získali konkurenční výhodu na trhu.

Jak lis RTM transformuje výrobu kompozitních dílů

Základní operace RTM formovacího lisu zahrnuje vstřikování tekuté pryskyřice do uzavřené formy obsahující suchý vláknitý předlisek. Tento zdánlivě jednoduchý proces je řízen přesným řízením mnoha parametrů, které společně určují kvalitu a konzistenci výsledného dílu. Transformace ze surovin na hotový, vysoce pevný komponent je důkazem technické vyspělosti lisovacího systému RTM.

Procesní cyklus RTM krok za krokem

Typický cyklus RTM lze rozdělit do několika odlišných fází, z nichž každá je kritická pro úspěch operace. Pochopení tohoto cyklu je nezbytné pro posouzení toho, jak lis zvyšuje efektivitu.

• Příprava formy a umístění předlisku: Proces začíná přípravou dvou polovin slícované kovové formy. Pro snadné vyjmutí hotového dílu se aplikuje separační prostředek. Suchá vláknitá výztuž, která může být ve formě tkaných látek, prošívaných rohoží nebo pletených předlisků, je přesně vyříznuta a umístěna do spodní poloviny dutiny formy. Tento předlisek definuje strukturální vlastnosti a tvar konečné součásti.
• Zavírání a upínání formy: Horní polovina formy je poté spuštěna na spodní polovinu a výkonný hydraulický nebo elektrický systém lisu RTM aplikuje významnou upínací sílu k utěsnění formy. Tato síla je zásadní pro to, aby odolala vnitřnímu tlaku generovanému během vstřikování pryskyřice, aniž by došlo k oddělení formy nebo k vybuchnutí. Přesnost upínacího systému zajišťuje, že tloušťka součásti je konzistentní a opakovatelná v tisících cyklů.
• Injekce a vytvrzování pryskyřice: Předem smíchaný pryskyřičný systém, často termosetový polymer, jako je epoxid, vinylester nebo polyester, se odplyní, aby se odstranil zachycený vzduch, a poté se vstřikuje do utěsněné formy pod řízeným tlakem a průtokem. Pryskyřice protéká předliskou vlákna, důkladně smáčí vlákna a vytlačuje vzduch strategicky umístěnými otvory. Jakmile je forma naplněna, je součást udržována za teplotně řízených podmínek k vytvrzení, což je proces, při kterém pryskyřice prochází chemickou reakcí, aby se stala pevnou, tuhou plastovou matricí.
• Deformování a následné zpracování: Po dokončení vytvrzovacího cyklu se upínací síla uvolní, forma se otevře a hotový díl se odstraní. V závislosti na aplikaci může díl projít menším následným zpracováním, jako je ořezávání přebytečného materiálu nebo vrtání otvorů, ale často se jedná o výrobek téměř čistého tvaru, který výrazně snižuje sekundární práci ve srovnání s jinými metodami.

Klíčové systémové komponenty pro optimální výkon

Efektivita celého RTM procesu je silně závislá na výkonu a integraci jeho hlavních komponent. Moderní lis RTM je více než jen upínací zařízení; jedná se o integrovanou produkční buňku.

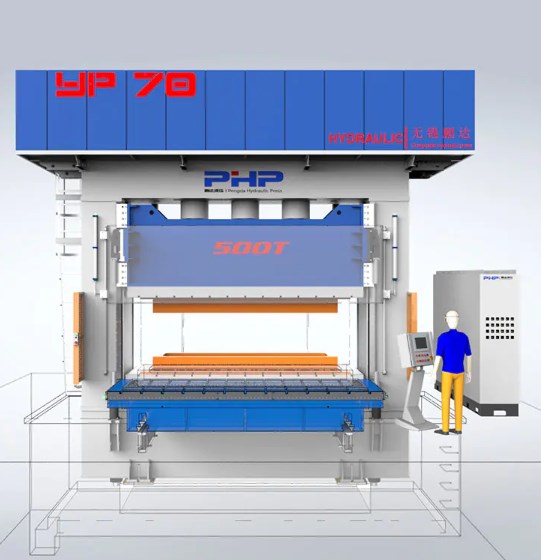

• Rám lisu a upínací jednotka: Toto je páteř systému, která zajišťuje strukturální integritu a sílu potřebnou k udržení formy uzavřené. Moderní lisy nabízejí programovatelné a vysoce opakovatelné upínací síly.
• Vstřikovací systém: To zahrnuje měřiče pryskyřice a katalyzátoru, mísiče a vstřikovací čerpadla. Přesnost dávkování a míchání je zásadní pro dosažení konzistentní chemie pryskyřice a následně konzistentních mechanických vlastností v konečné části.
• Jednotka řízení teploty formy (TCU): TCU cirkuluje tepelnou tekutinu kanály ve formě, aby ji zahřála na přesnou teplotu potřebnou pro optimální tok pryskyřice a kinetiku vytvrzování. Přesná regulace teploty je nesmlouvavá pro dosažení krátkých časů cyklu a vysoce kvalitních dílů.
• Programovatelný logický řadič (PLC): PLC je mozkem operace, automatizuje celý cyklus od uzavření formy a upnutí až po vstřikování, vytvrzování a vyjímání z formy. Ukládá receptury pro různé díly, zajišťuje opakovatelnost a umožňuje protokolování dat pro účely kontroly kvality.

Kritické faktory pro výběr správného RTM zařízení

Výběr lisu RTM je významnou kapitálovou investicí a rozhodnutí musí být založeno na důkladném vyhodnocení vašich konkrétních výrobních potřeb. Lis, který je dokonale vhodný pro jednu aplikaci, může být nedostatečný pro jinou. Proto je prvořadé podrobné posouzení technických specifikací, provozních požadavků a dlouhodobých cílů výroby. Pro výrobce, kteří chtějí optimalizovat svůj proces, chápou nuance specifikace nízkotlakého stroje RTM je základním výchozím bodem. Nízkotlaké systémy nabízejí výrazné výhody, včetně snížených nákladů na nástroje, možnosti používat méně robustní formy a nižší spotřebu energie, díky čemuž jsou ideální pro velké díly, jako jsou lopatky větrných turbín nebo vany, kde nejsou vyžadovány extrémně vysoké vstřikovací tlaky.

Analýza upínací síly a velikosti desky

Upínací síla, měřená v tunách, a velikost desky, která definuje maximální plochu formy, jsou dvě nejzákladnější, ale kritické specifikace. Potřebná upínací síla je určena projektovanou plochou součásti (včetně oběžného systému) a maximálním vstřikovacím tlakem očekávaným uvnitř dutiny formy. Nedostatečná upínací síla povede k vychýlení formy a jejímu vybouchnutí, což způsobí odpad a bude vyžadovat práci při následném zpracování. Níže uvedená tabulka poskytuje obecné srovnání toho, jak velikost součásti koreluje s typickými požadavky na upínací sílu.

Kromě síly musí velikost desky odpovídat fyzickým rozměrům formy, včetně jakýchkoli pomocných přípravků, jako jsou hydraulické stahováky jader nebo šoupátka. Pro zajištění kompatibility s vašimi nástroji je také důležité vzít v úvahu otvor pro denní světlo (maximální výšku formy, kterou lis může přijmout) a zdvih lisu.

Vyhodnocování řídicích systémů a integrace automatizace

Úroveň sofistikovanosti řídicího systému lisu přímo ovlivňuje snadnost použití, opakovatelnost a integritu dat. Moderní systém založený na PLC s dotykovou obrazovkou HMI (Human-Machine Interface) umožňuje operátorům zadávat a ukládat stovky receptur dílů. Klíčové parametry, jako je vstřikovací tlak, průtok, teplota pryskyřice a teplota formy, by měly být monitorovány a řízeny v uzavřené smyčce. U provozů zaměřených na velkoobjemovou výrobu by měl být klíčovým hlediskem potenciál pro automatizaci. To zahrnuje integraci s roboty pro nakládání předlisku a vykládání hotových dílů, stejně jako s předřazeným a následným zařízením. Robustní řídicí systém je to, co umožňuje výrobci konzistentně vyrábět vysoce kvalitní díly a poskytuje údaje o sledovatelnosti vyžadované mnoha vyspělými průmyslovými odvětvími.

Zvýšení kvality dílů a dosažení nákladové efektivity

Primární hnací silou pro přijetí technologie RTM je výrazné zlepšení kvality dílů a související ekonomické výhody. Na rozdíl od procesů otevřeného lisování vyrábí RTM díly se dvěma dokončenými hladkými povrchy (strana A a strana B), což je vysoce žádoucí pro estetické aplikace. Proces uzavřené formy také vede k mnohem konzistentnějším poměrům vláken k pryskyřici a lepším mechanickým vlastnostem, protože architektura vlákna není narušena během fáze nanášení pryskyřice. Při hodnocení celkové hodnotové nabídky je nezbytné provést a analýza nákladů a přínosů RTM vs . Zatímco počáteční investice do RTM lisu a přizpůsobených kovových forem je vyšší než do nástrojů pro ruční kladení, dlouhodobé úspory jsou značné a mnohostranné.

Vynikající mechanické vlastnosti a povrchová úprava

Kvalitativní výhody RTM jsou nepopiratelné. Proces umožňuje použití vysoce výkonných kontinuálních vláknových výztuh, které jsou pokládány kontrolovaným způsobem pro optimalizaci pevnosti a tuhosti ve specifických směrech. Konsolidace pod tlakem a teplem vede ke kompozitu s velmi nízkým obsahem dutin (obvykle méně než 1 %), což se přímo promítá do vyšší interlaminární pevnosti ve smyku a odolnosti proti únavě. Kromě toho má povrch, který kopíruje povrch formy, výjimečnou kvalitu, často dosahuje povrchové úpravy třídy A přímo z formy, což eliminuje nebo drasticky snižuje potřebu broušení a přípravy nátěru. To je v příkrém rozporu s ručním pokládáním, kde je otevřená strana součásti drsná a vyžaduje značné úsilí k dosažení přijatelného povrchu.

Snížení provozních nákladů a dopadu na životní prostředí

Ekonomické výhody RTM sahají daleko za úspory práce. Povaha procesu s uzavřenou formou obsahuje emise styrenu (u polyesterových a vinylesterových pryskyřic) a VOC (těkavé organické sloučeniny) mnohem efektivněji než otevřené formování, což výrobcům pomáhá splnit přísné ekologické předpisy a vytvářet bezpečnější pracoviště. Využití materiálu je také efektivnější. Při ručním pokládání je typický přebytek pryskyřice, což vede k odpadu a těžším dílům. Přesné vstřikování RTM řídí množství použité pryskyřice, což má za následek nižší hmotnost součásti a nižší náklady na materiál. Následující seznam uvádí klíčové oblasti úspory nákladů:

• Snížení mzdových nákladů: RTM je mnohem méně pracné než ruční pokládání. Jeden operátor může často řídit více lisů, zatímco ruční pokládání vyžaduje kvalifikované pracovníky pro každý díl.
• Účinnost materiálu: Přesné dávkování pryskyřice a uzavřená forma minimalizují odpad, což vede k přímým úsporám surovin.
• Snížené přepracování a zmetkovitost: Vysoká opakovatelnost a automatizace RTM vede k trvale dobrým dílům, dramaticky snižuje míru zmetkovitosti a náklady spojené s opravou vadných dílů.
• Nižší náklady na ochranu životního prostředí: Snížené emise snižují zátěž na ventilační a vzduchové systémy, což vede k nižším provozním nákladům továrny.

Optimalizace procesu RTM pro komplexní geometrie

S rostoucí poptávkou po lehkých, pevných a složitě tvarovaných kompozitních dílech se schopnost procesu RTM přizpůsobit komplexním návrhům stává hlavní výhodou. Úspěšné lisování dílů s hlubokým tažením, podříznutím nebo různou tloušťkou však vyžaduje sofistikovaný přístup jak k návrhu formy, tak k řízení procesu. Pro inženýry, kteří se potýkají s těmito výzvami a hledají to nejlepší RTM parametry lisování pro tlusté kompozity je běžný a kritický úkol. Silné části jsou náchylné k neúplnému smáčení nebo exotermickému přehřátí během vytvrzování, což může vést k vnitřním dutinám nebo praskání matrice. Optimalizace parametrů, jako je umístění vstřikovacího uzávěru, umístění ventilace, vstřikovací tlak a vícestupňový cyklus vytvrzování, je zásadní pro zajištění úplného proniknutí pryskyřice do předlisku a rovnoměrného vytvrzení bez defektů.

Strategie pro lisování složitých a hlubokotažných dílů

Výroba dílů se složitou geometrií vyžaduje pečlivé plánování, aby bylo zajištěno rovnoměrné vytékání pryskyřice a úplné vyplnění dutiny formy. Klíčovou strategií je použití softwaru výpočetní dynamiky tekutin (CFD) k simulaci toku pryskyřice během fáze plnění. Tato simulace pomáhá identifikovat potenciální suchá místa nebo race-tracking (preferenční proudění podél kanálů s nižším odporem) před vytvořením jedné formy. Na základě simulace mohou inženýři optimalizovat počet a umístění vstřikovacích uzávěrů a větracích otvorů. U dílů s hlubokým tažením může být nutné použít více vstřikovacích bodů, aby se zajistilo, že pryskyřice dosáhne všech oblastí předlisku současně. Kromě toho může forma obsahovat prvky, jako jsou kluzné prvky nebo zvedače pro vytvoření podříznutí, což umožňuje vyjmutí součásti bez poškození.

Zajištění rovnoměrného vytvrzení a minimalizace zbytkových napětí

U složitých dílů mohou změny tloušťky vést k rozdílným rychlostem vytvrzování. Silnější části vytvrzují pomaleji kvůli tepelné hmotě nebo se mohou přehřívat kvůli exotermické povaze reakce pryskyřice. Toto nerovnoměrné vytvrzování může zablokovat zbytková napětí, což vede k deformaci součásti nebo rozměrové nepřesnosti po vyjmutí z formy. Aby se tomu zabránilo, musí být systém řízení teploty formy přesně zónován, aby dodával různé teploty do různých oblastí formy a podporoval rovnoměrnější profil vytvrzování v celém dílu. Kromě toho, použití pryskyřičného systému s nižší špičkovou exotermní teplotou a přizpůsobení vytvrzovacího cyklu s vhodnými dobami zdržení a rychlostmi náběhu jsou životně důležitá opatření pro řízení procesu pro dosažení rozměrové stability u složitých RTM dílů.

Údržba vašeho RTM lisu pro dlouhodobou spolehlivost

Aby bylo zajištěno, že lis RTM bude i nadále poskytovat vysokou účinnost a kvalitu dílů po celou dobu své provozní životnosti, nelze vyjednávat o režimu proaktivní a systematické údržby. Neplánované prostoje jsou jedním z největších nákladů ve výrobě a často jsou důsledkem zanedbané údržby. Dobře udržovaný lis funguje nejen spolehlivěji, ale také si zachovává svou přesnost, která přímo souvisí s konzistencí dílů, které vyrábí. Komplexní plán údržby pro RTM lis by měly být vyvíjeny a přísně dodržovány, zahrnující denní, týdenní, měsíční a roční úkoly. Tento harmonogram by měl vycházet z doporučení výrobce, ale také by měl být přizpůsoben konkrétnímu objemu výroby a podmínkám prostředí vašeho zařízení.

Základní denní a týdenní kontroly údržby

Mnoho kritických problémů lze identifikovat a předejít jim pomocí jednoduchých každodenních vizuálních kontrol a rutinních kontrol. Tyto úkoly jsou první linií obrany proti velkým poruchám.

• Denní kontroly: Operátoři by měli zkontrolovat, zda kolem válců, ventilů a potrubí neuniká hydraulický olej. Zkontrolujte hladinu hydraulického oleje v nádrži. Poslouchejte neobvyklé zvuky čerpadel, motorů nebo upínacího mechanismu. Vizuálně zkontrolujte hadice topení a spoje na jednotce řízení teploty formy, zda nejeví známky opotřebení nebo netěsnosti.
• Týdenní kontroly: Vyčistěte desky, aby nečistoty neovlivňovaly vyrovnání formy nebo kvalitu dílu. Zkontrolujte stav hydraulické kapaliny, zda nevykazuje známky znečištění nebo degradace. Ověřte kalibraci snímačů tlaku a teploty. Zkontrolujte těsnost elektrických spojů a známky přehřátí.

Proaktivní dlouhodobá údržba a výměna součástí

Kromě denních a týdenních úkolů je zapotřebí podrobnější plán údržby, který řeší opotřebení součástí v průběhu času. U zařízení pracujících na více směn je otázka jak zvýšit výkon pomocí vícedenního RTM lisu často vzniká. Lis s více denním světlem, který má mezi svými deskami několik formovacích stanic, může dramaticky zvýšit výkon tím, že umožňuje vytvrzování jedné části, zatímco druhá je vstřikována a třetí je demontována. Tento složitý stroj však vyžaduje ještě přísnější plán údržby. Mezi klíčové činnosti dlouhodobé údržby patří:

• Generální oprava hydraulického systému: Pravidelná výměna hydraulické kapaliny a filtrů je zásadní. V průběhu času se těsnění a hadice v hydraulickém systému zhorší a měly by být vyměněny v rámci programu preventivní údržby, aby se předešlo katastrofálnímu selhání.
• Kontrola desky a spojovací tyče: Desky musí být zkontrolovány z hlediska rovinnosti a spojovacích tyčí, zda nevykazují známky natažení nebo rýhování. Nesouosost může způsobit nerovnoměrnou upínací sílu a kolísání tloušťky součásti.
• Servis vstřikovacího systému: Přesné měřiče, směšovače a čerpadla vstřikovacího systému musí být pravidelně čištěny a udržovány, aby se zabránilo usazování pryskyřice a zajistilo se přesné řízení poměru. Statické mixéry by měly být vyměněny podle doporučení.
• Ověření řídicího systému: PLC, senzory a bezpečnostní blokování by měly být pravidelně testovány a kalibrovány, aby bylo zajištěno, že fungují správně, zachovávají opakovatelnost procesu a bezpečnost obsluhy.

Investicí do kultury disciplinované údržby mohou výrobci maximalizovat dobu provozuschopnosti, výkon a návratnost investic svého lisu RTM, čímž zajistí, že zůstane základním kamenem efektivní výroby po mnoho let.
