I. Proč je norma CE zvláště důležitá pro kompozitní hydraulické lisy?
V oblasti tváření kompozitních materiálů servo kompozitní hydraulické lisy a lisy na lisování se staly základním vybavením pro procesy lisování a obvykle se používají v kombinaci s SMC formy k vytvoření kompletních lisovacích systémů SMC.
S neustálým vývojem kompozitních materiálů směrem k lehké konstrukci a strukturální integraci jsou nyní lisy na kompozitní lisování široce používány v následujících odvětvích:
- Nákladní auta a autobusy
- Zemědělská a stavební technika
- E-mobilita
- Železniční doprava
- Městský mobiliář, mimo jiné
V těchto aplikačních scénářích jsou hydraulické lisy nejen zodpovědné za výkon tváření, ale mají také přímý vztah k bezpečnosti obsluhy, dlouhodobé provozní stabilitě a celkové shodě výrobní linky. Z tohoto důvodu má rostoucí počet evropských zákazníků, kteří kupují kompozitní hydraulické lisy z Číny poprvé, tendenci soustředit se na jednu klíčovou otázku:
Jaké jsou zásadní rozdíly mezi hydraulickými lisy vyhovujícími CE a hydraulickými lisy vyrobenými podle domácích norem?
Je třeba zdůraznit, že označení CE není pouze certifikační štítek, ale komplexní bezpečnostní systém, který běží po celou dobu životního cyklu stroje – od návrhu a výroby až po instalaci a provoz.
II. Základní rozdíly ve filozofii designu
Podle domácích norem se konstrukce hydraulického lisu obvykle řídí výrobními požadavky, jako je tonážní kapacita, efektivita tváření, náklady na zařízení a dodací lhůta. I když je tento přístup vhodný pro mnoho místních výrobních prostředí, zaměřuje se především na to, zda stroj dokáže dokončit svůj výrobní úkol.
Naproti tomu servokompozitní hydraulické lisy splňující požadavky CE musí při splnění požadavků na výkon tváření považovat řízení rizik za hlavní konstrukční omezení. Rámec CE vyžaduje systematičnost hodnocení rizik provádět ve fázi koncepčního návrhu s předem definovanými řešeními na úrovni konstrukce nebo systému pro potenciální rizika během provozu, údržby, uvádění do provozu a abnormálních podmínek.
Tato filozofie „bezpečnosti od návrhu“ znamená, že shody CE nelze dosáhnout pouhým přidáním komponent po výrobě, ale musí být od začátku integrována do celkové koncepce stroje.
III. Tři základní bezpečnostní systémy hydraulických lisů vyhovujících CE
Z hlediska implementace jsou požadavky CE na kompozitní hydraulické lisy realizovány spíše prostřednictvím jasně definovaných bezpečnostních systémů než abstraktních principů. Tyto požadavky se soustředí především do tří oblastí: mechanická bezpečnost, hydraulická bezpečnost a elektrická bezpečnost , z nichž všechny spolu souvisí a jsou nepostradatelné.
Mechanická bezpečnost
Podle norem CE je primárním cílem mechanické bezpečnosti snížit vystavení personálu nebezpečným oblastem prostřednictvím samotného konstrukčního návrhu, spíše než spoléhat se pouze na provozní postupy nebo zkušenosti operátora. U velkých kompozitních hydraulických lisů s dlouhými zdvihy a častou údržbou je mechanická bezpečnost obzvláště důležitá.
Mechanická konstrukce v souladu s CE musí systematicky zvažovat scénáře provozu a údržby, jako je bezpečný přístup ke stroji, vstup do vyvýšených oblastí a spolehlivé zajištění pohyblivých součástí během servisu. Tyto požadavky přímo ovlivňují celkové uspořádání stroje, spíše než aby byly volitelnými doplňky.
Mezi typická mechanická bezpečnostní opatření CE patří:
- Bezpečnostní žebříky , navržený tak, aby splňoval normy pro výšku, sklon a protiskluznost
- Špičkové servisní plošiny se zábradlím poskytující ochranu proti pádu během servisu
- Údržba přístupových cest a bezpečnostních vzdáleností , zajištění dostatečného prostoru pro pohyb personálu a nouzovou evakuaci
- Posuvné mechanické uzamykací systémy , jako jsou uzamykací zařízení SITEMA, pro bezpečné držení skluzavky během údržby a zabránění nechtěnému sestupu

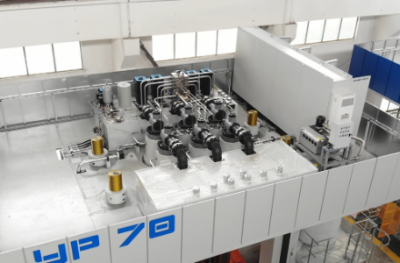

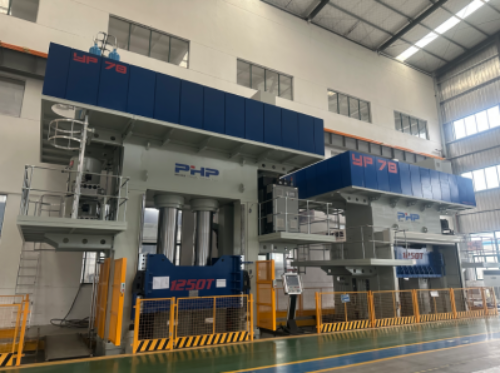

Špičková platforma údržby

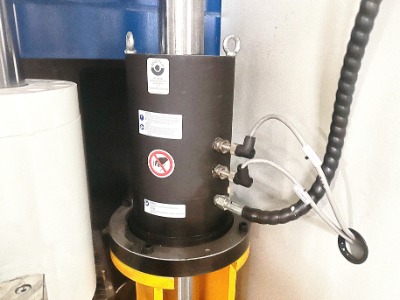

Posuvný systém zamykání
Pro srovnání, domácí standardní lisy často více spoléhají na provozní postupy spíše než na izolaci strukturálních rizik.
Hydraulická bezpečnost
Hydraulický systém je hnacím jádrem kompozitního hydraulického lisu a také vysoce rizikovou oblastí. Podle norem CE musí hydraulické systémy nejen poskytovat výkon, ale také musí být čiré bezporuchový chování.
To znamená, že i v extrémních podmínkách, jako je prasknutí hadice, selhání ventilu nebo porucha ovládání, se systém musí vrátit do bezpečného stavu, aby se zabránilo nekontrolovanému pohybu nebo zranění osob.
Typická CE hydraulická bezpečnostní opatření zahrnují:
- Pojistné ventily nainstalované na lahvích , zabraňující rychlému sestupu skluzu v případě ztráty tlaku
- Ochranné řetězy pro hydraulické hadice , omezující bičování hadice v případě prasknutí
- Redundantní logika řízení tlaku a pohybu , zajišťující bezpečné chování za všech podmínek

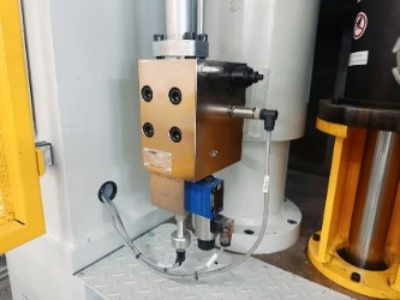

Bezpečnostní ventil

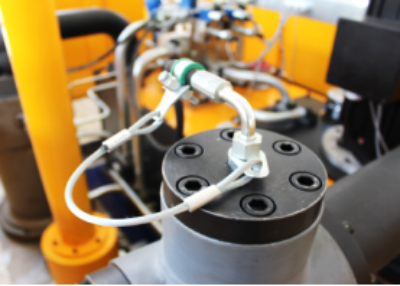

Řetěz ochrany proti prasknutí
U některých domácích standardních lisů mohou být takové bezpečnostní prvky zjednodušeny nebo vynechány a místo toho se spoléhají na řízení založené na zkušenostech.
Elektrická bezpečnost
Elektrická bezpečnost je jedním z nejsystematičtějších a nejpřísněji kontrolovaných aspektů souladu s CE a představuje jeden z nejjasnějších rozdílů ve srovnání s domácími standardními stroji. Hodnocení CE se zaměřuje nejen na kvalitu komponent, ale také na integritu logiky funkční bezpečnosti.
Typické konfigurace elektrické bezpečnosti CE zahrnují:
- Bezpečnostní PLC s redundancí a autodiagnostikou
- Bezpečnostní světelné závěsy typu L pro vícesměrnou ochranu oblasti lisování
- Laserové skenery pro dynamické sledování oblasti
- Tlačítka nouzového zastavení , umístěné podle norem
- Plně zdokumentované a ověřitelné bezpečnostní programy zajišťující sledovatelnost a testovatelnost

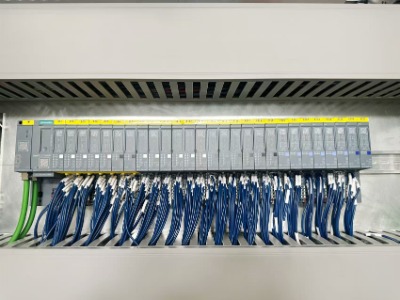

Bezpečnostní PLC

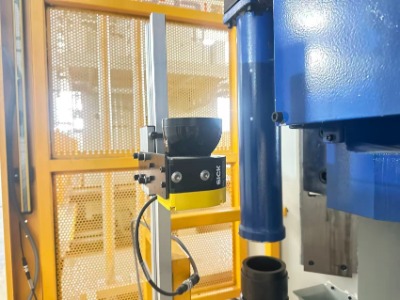

Laserový skener

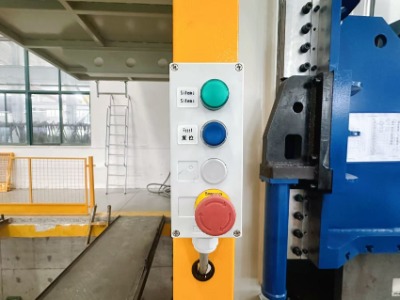

tlačítko nouzového zastavení
Bezpečnostní světelný závěs typu L
Zatímco rozvaděče mohou navenek vypadat podobně, hodnocení CE zdůrazňují architekturu vnitřní logiky, redundanci a konzistenci s technickou dokumentací.
IV. Technická dokumentace a systém odpovědnosti
Shoda CE přesahuje fyzický stroj a zahrnuje kompletní systém technické dokumentace. Tyto dokumenty nejsou pouze součástí požadavků na dodávku, ale jsou také nezbytné pro shodu po celou dobu životního cyklu zařízení.
Kompletní technický soubor CE obvykle obsahuje zprávy o hodnocení rizik, hydraulická a elektrická schémata, návody k obsluze a údržbě a prohlášení o shodě. Tyto dokumenty hrají klíčovou roli při auditech, vyšetřování nehod a určování odpovědnosti.
V. Závěr: Hydraulické lisy vyhovující CE jako systémové inženýrské řešení
pro servo kompozitní hydraulické lisy (včetně lisů SMC, lisů LFT-D, lisů HP-RTM, lisů GMT atd.), shoda s CE není jednoduchým přidáním bezpečnostních funkcí po instalaci. Místo toho představuje a holistická filozofie bezpečnosti , který je systematicky integrován do konstrukčního návrhu stroje, bezpečnostních funkcí, řídicí logiky a konečných aplikačních scénářů, přičemž jádrem je posouzení rizik a řídí se předpisy a normami.
pro customers purchasing composite hydraulic presses from China for the first time, understanding the fundamental differences between CE standards and domestic standards is a crucial step in reducing project risks and ensuring long-term, stable operation.
